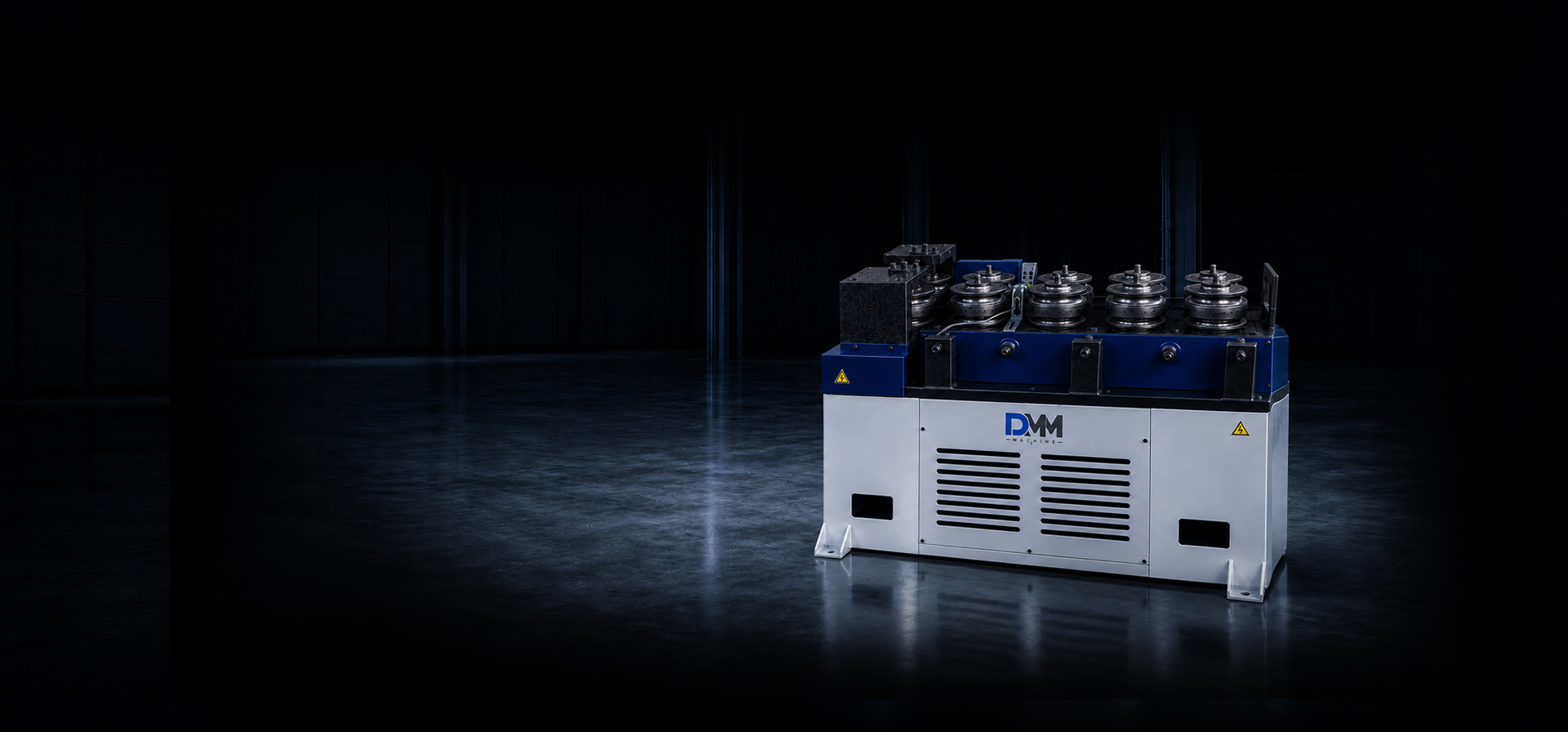

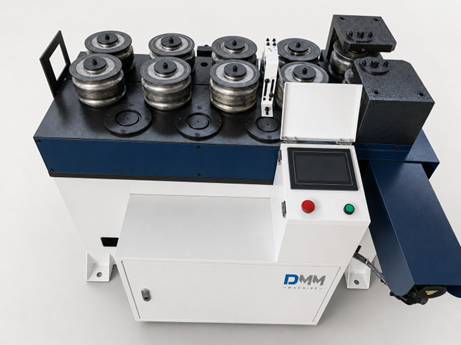

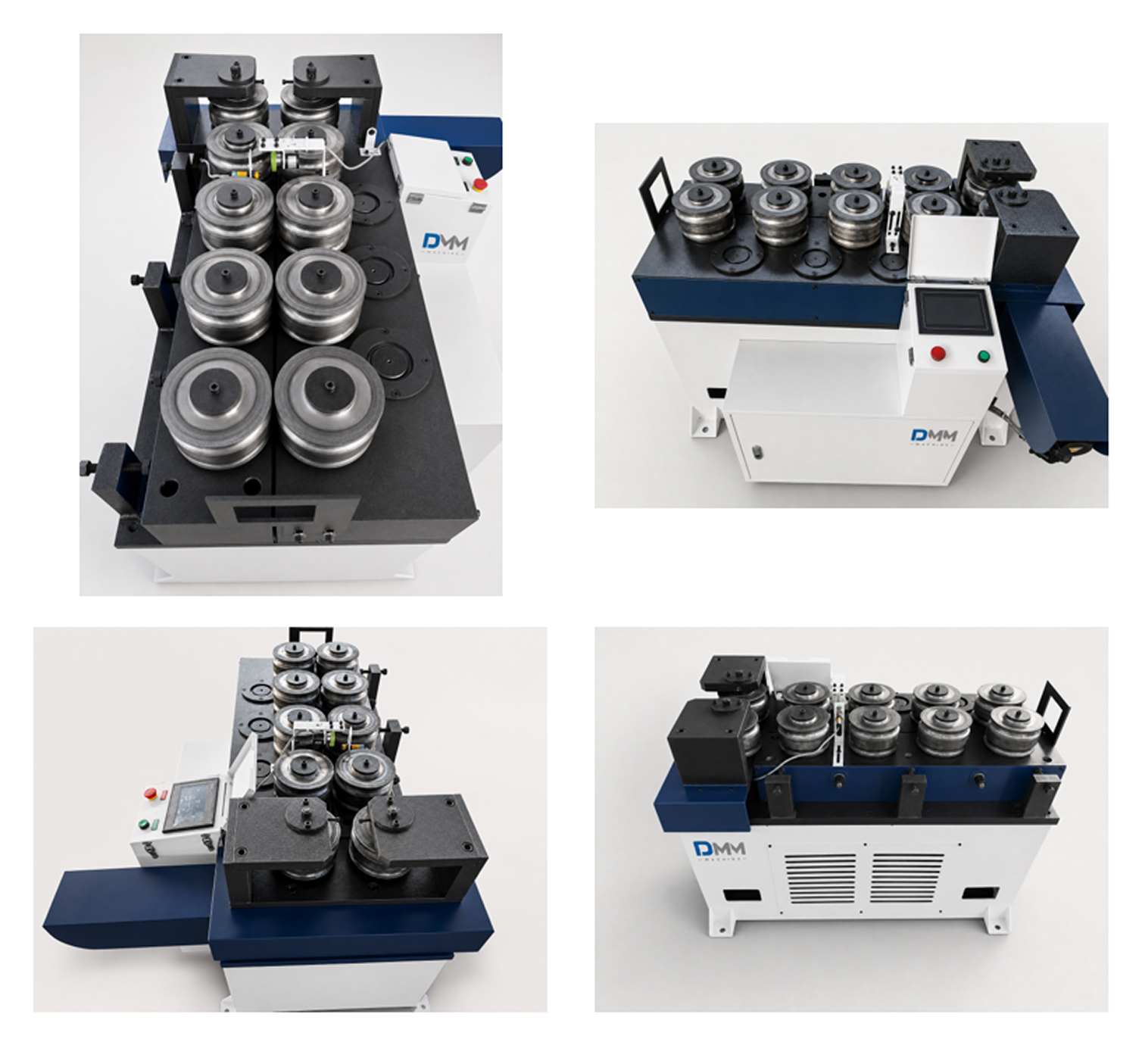

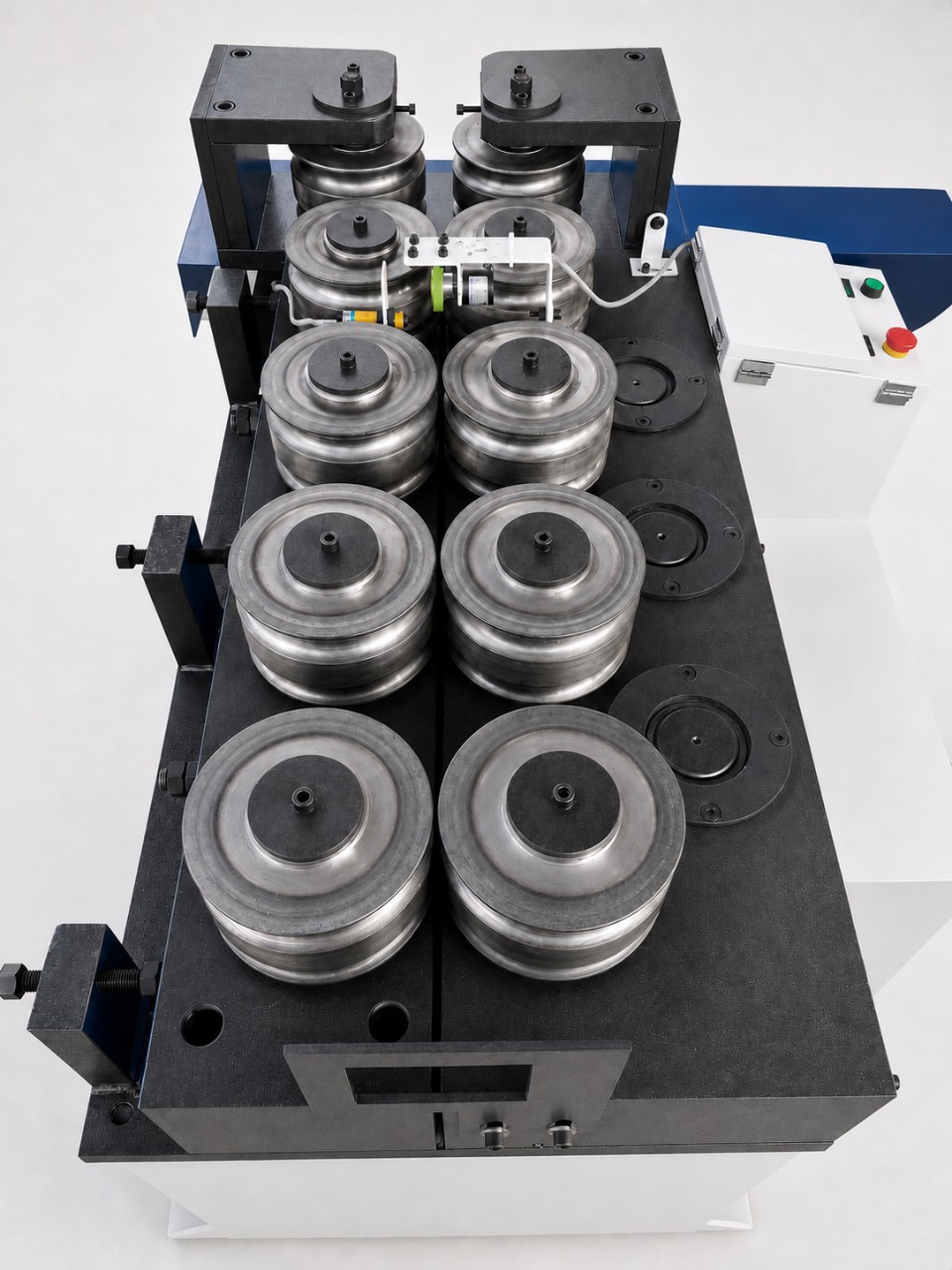

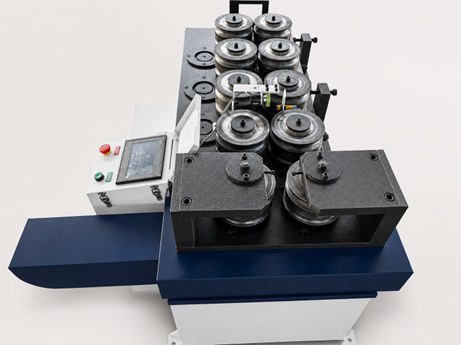

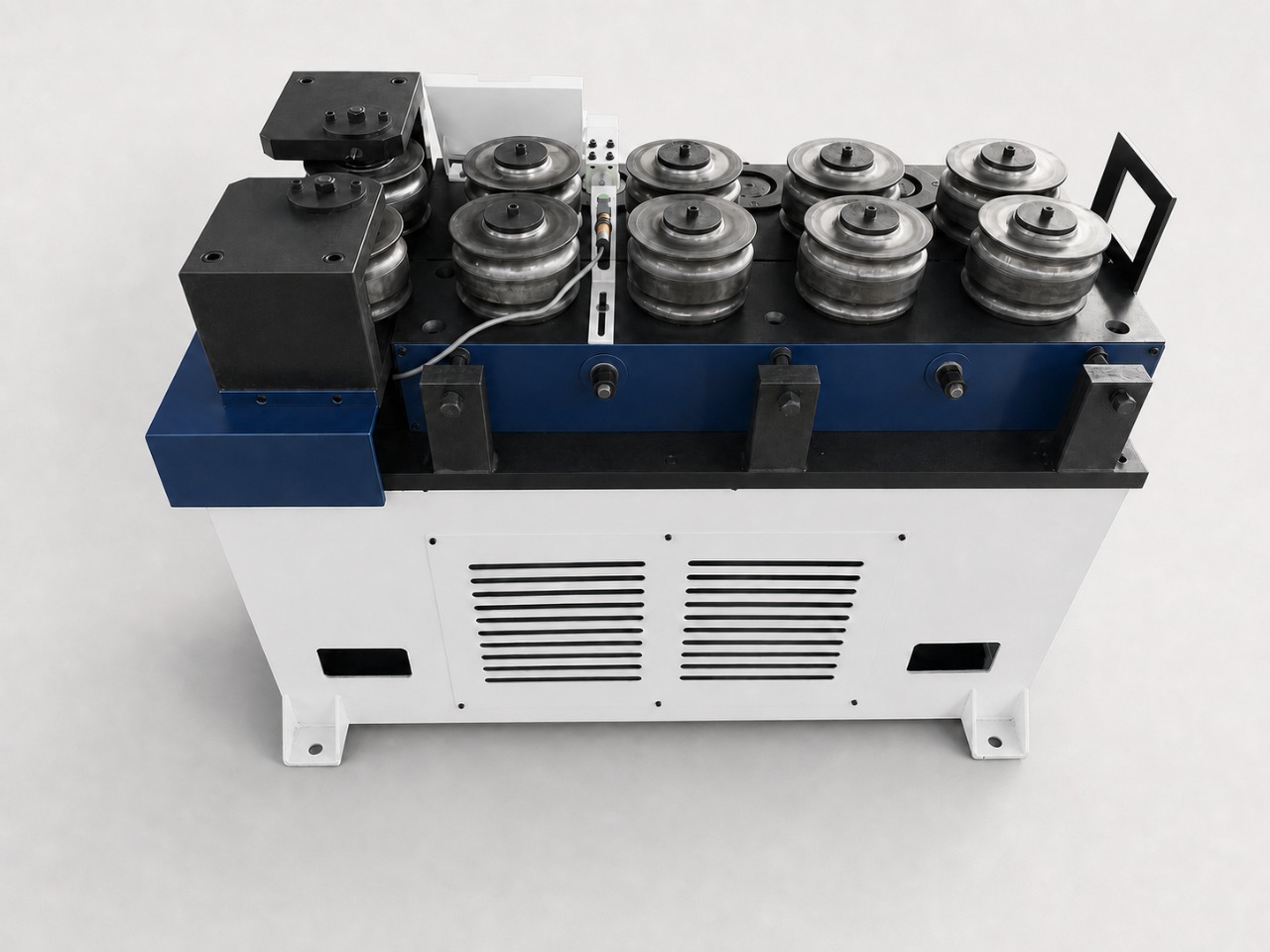

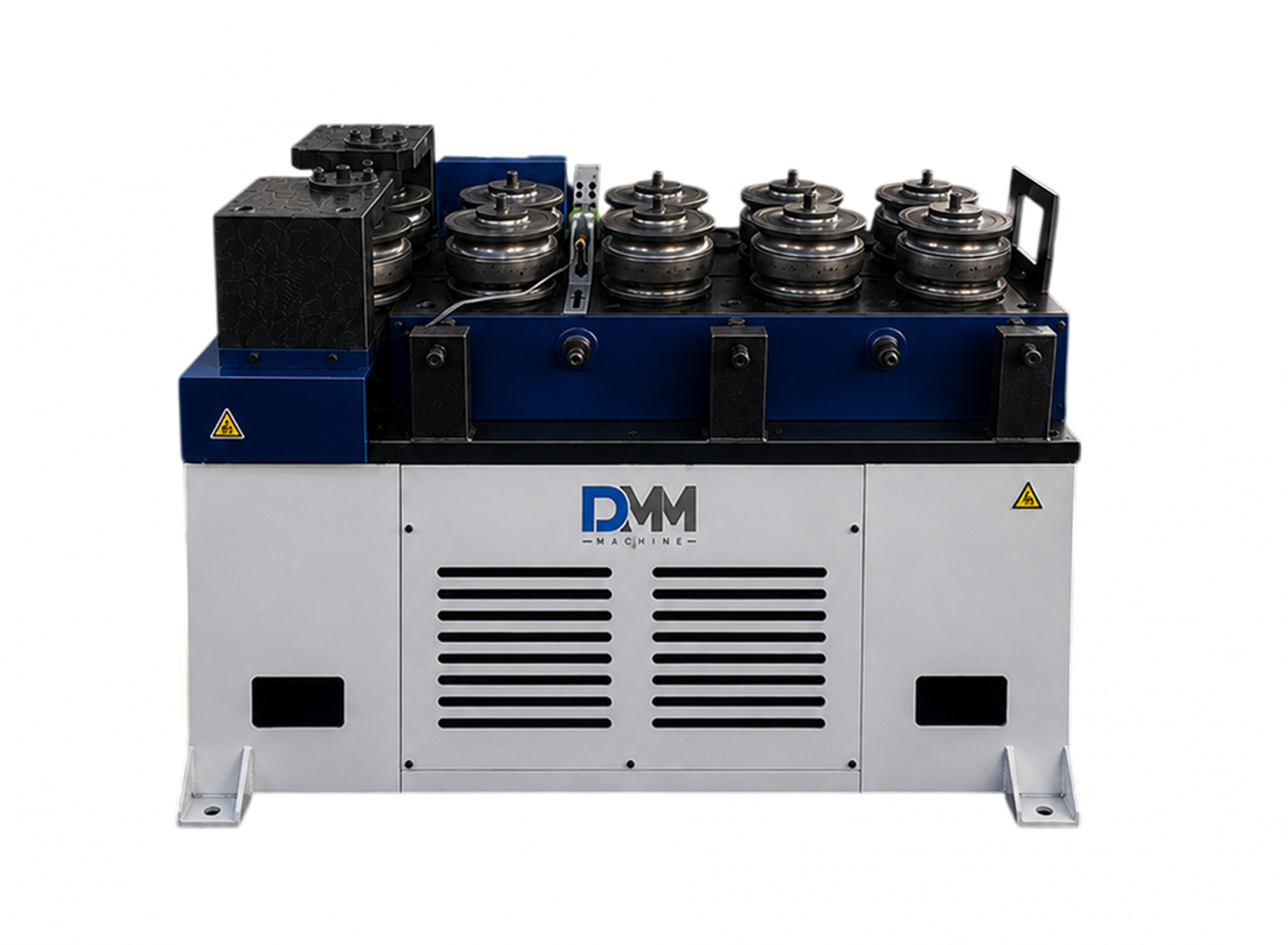

Трубопрокатный станок DMM D‑89 CNC
По запросу
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
Трубопрокатный станок DMM D-89 CNC предназначен для прокатки круглых труб, овальных труб, квадратных труб и других профилей. Благодаря ЧПУ управлению сервоприводов, станок обеспечивает непрерывную гибку различных дуг при непрерывной подаче материала, с полностью автоматическим управлением процессом гибки и высокой эффективностью работы.
Оборудование предварительно оснащено несколькими формами для проката. Другими словами, присутствует техническая возможность подбирать предустановленные программы в соответствии с различными требованиями. Кроме того, оборудование поддерживает настраиваемые программы с 25-ю сегментами, что позволяет задавать различные параметры непрерывной гибки дуг в соответствии с их реальными запросами и потребностями.

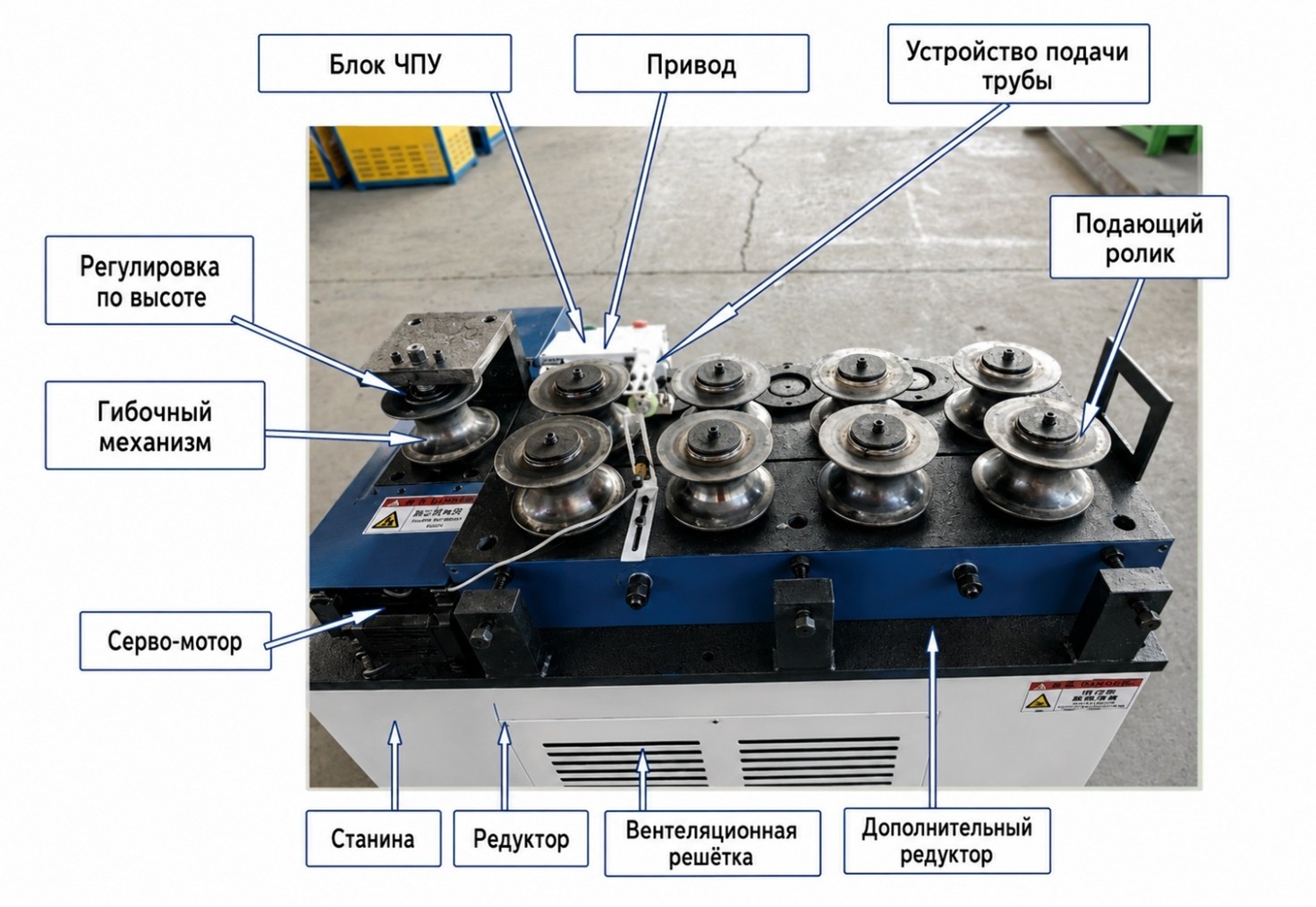

- Блок управления - сенсорная панель с ПЛК позволяет программировать до 25 сегментов с заданием длины, глубины гибки и скоростей, хранить до 1000 программ и работать в ручном или автоматическом режиме с диагностикой.
- Привод - сервопривод изменяет положение гибочного ролика перпендикулярно оси трубы на заданную глубину, формируя дугу в процессе непрерывной подачи.
- Устройство подачи трубы - обеспечивает протяжку профиля через подающие ролики с регулируемой высокой и низкой скоростью, управляемой серводвигателем.
- Подающий ролик - пара ролликов, захватывающих трубу за счёт трения и продвигающих её вперёд или назад; зазор регулируется дополнительным редуктором.
- Регулировка по высоте позволяет вертикально настраивать положение гибочного ролика для центровки относительно трубы, что влияет на плоскостность готовой дуги.
- Гибочный механизм - состоит из гибочного колеса и его привода, непосредственно вдавливает колесо в движущуюся трубу, создавая изгиб нужного радиуса.
- Сервомотор - электродвигатель мощностью 3,8 кВт, через редукторы приводит в движение как подающие ролики, так и сам механизм гибки.
- Станина - жёсткая несущая конструкция, на которой крепятся все остальные узлы станка.
- Редуктор - неподвижный редуктор, передающий вращение от серводвигателя к подающим колёсам для создания тягового усилия.
- Вентиляционная решётка - ограждение, закрывающее опасные движущиеся части, обеспечивающая теплоотдачу через прямой ток воздуха.
- Дополнительны редуктор — подвижный редуктор, который регулирует зазор между подающими колёсами путём смещения, позволяя подгонять натяжение под разные размеры профиля.
Возможности оборудования:
Пример 1

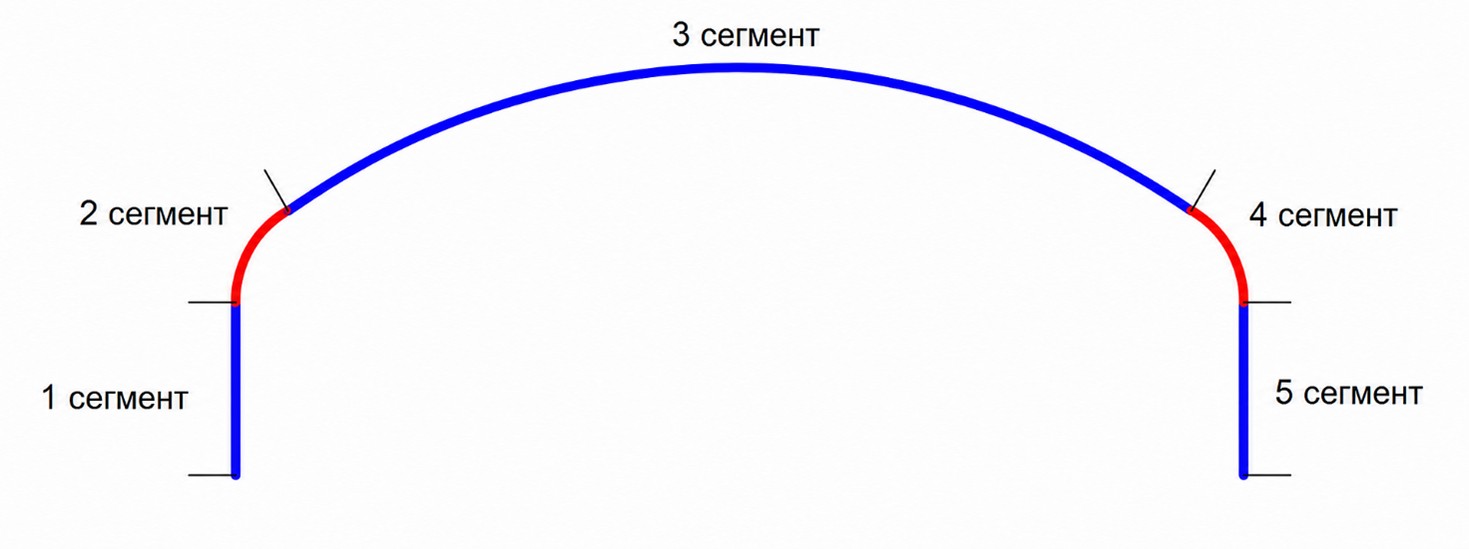

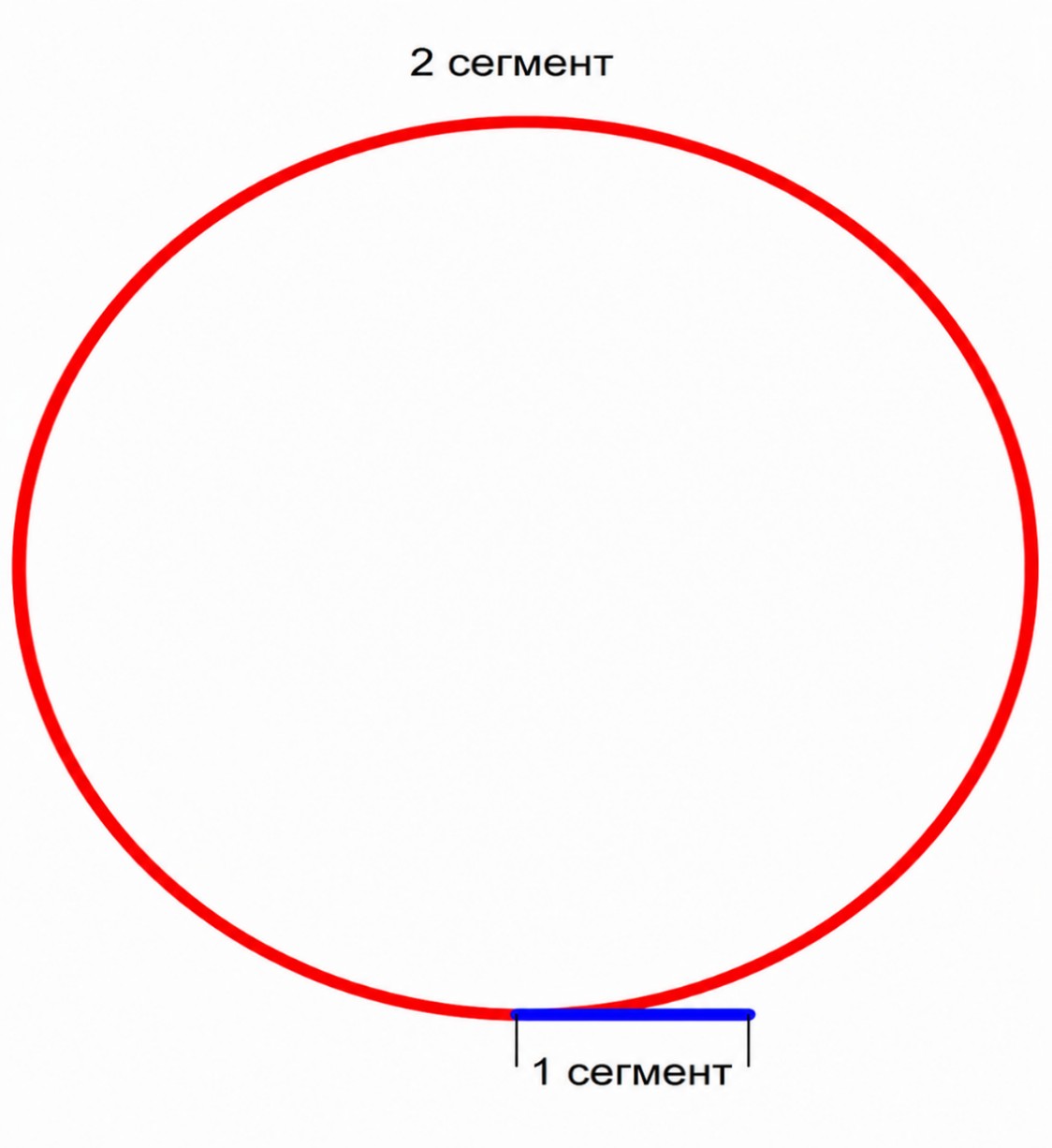

Пример программирования проката 1.
|
|
Сегм. 1 |
Сегм. 2 |
|
Длина |
300 |
6000 |
|
Глубина |
45 |
0 |
|
Возврат глубины |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
|
Низкая скорость |
400 |
400 |
|
Скорость гибки |
2000 |
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.
необходимо корректировать в соответствии с размерами по чертежу.
Пример 2

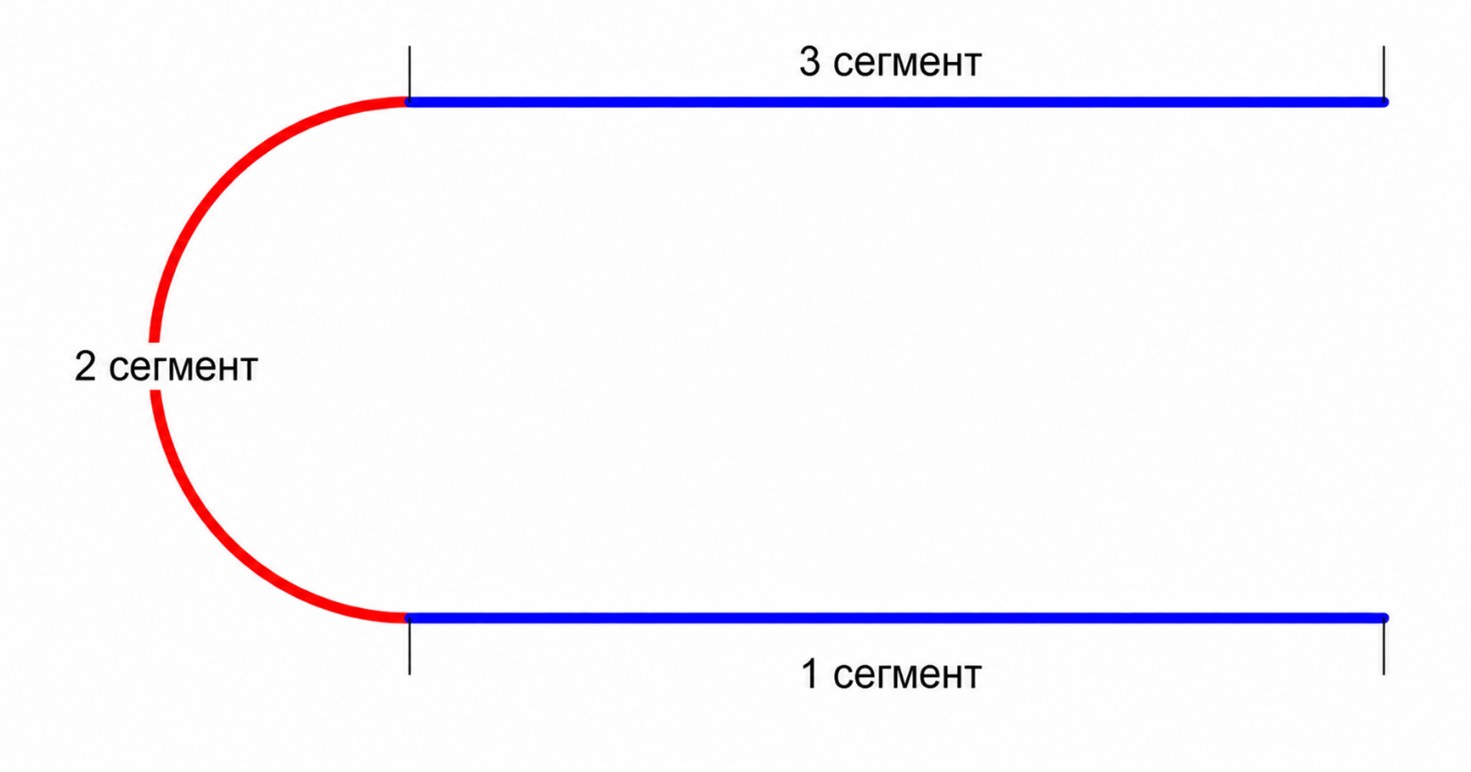

Пример программирования проката 2.
|
|
Сегм. 1 |
Сегм. 2 |
Сегм. 3 |
|
Длина |
3800 |
3200 |
4000 |
|
Глубина |
40 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
0 |
|
Низкая скорость |
300 |
300 |
300 |
|
Скорость гибки |
2000 |
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.
Пример 3

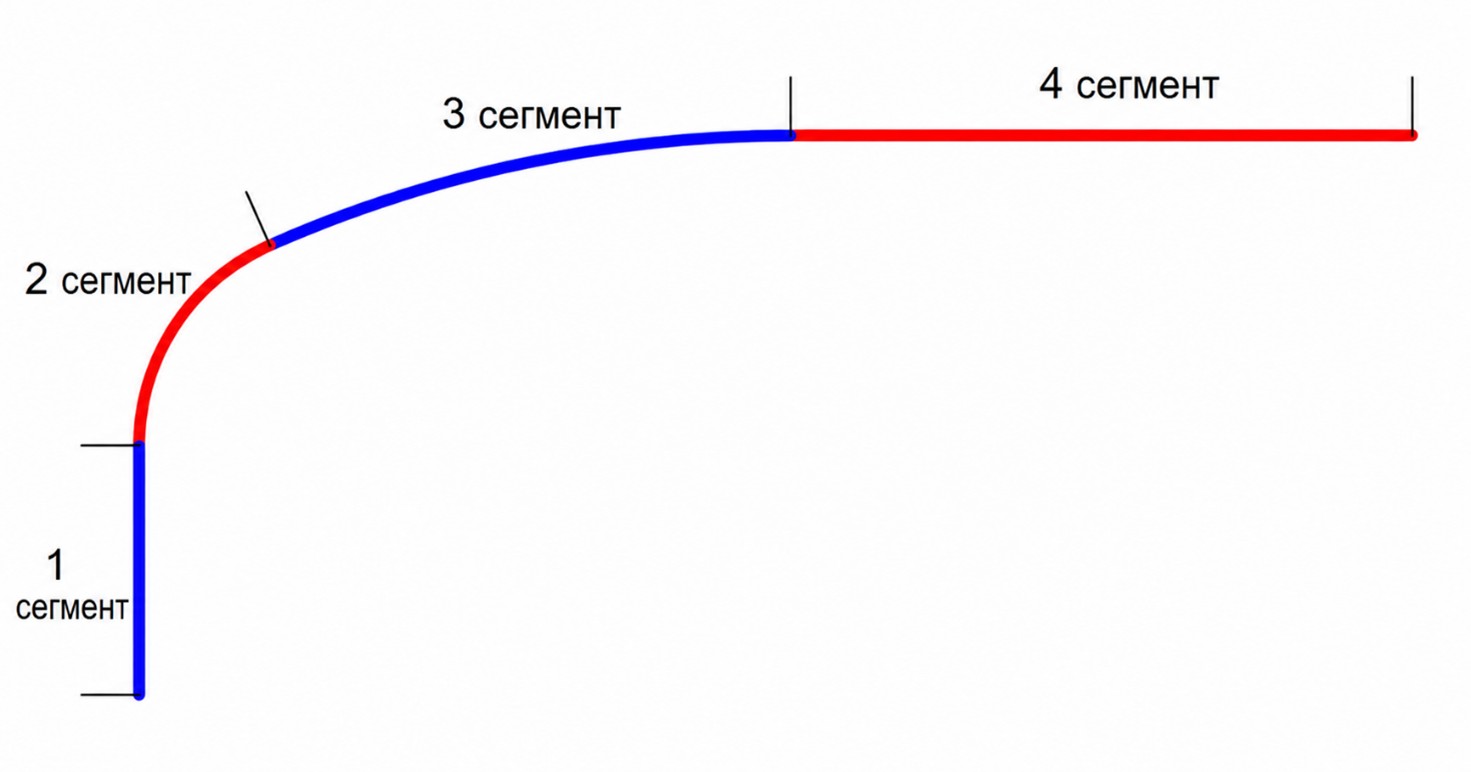

Пример программирования проката 3.
|
|
Сегм. 1 |
Сегм. 2 |
Сегм. 3 |
Сегм. 4 |
|
Длина |
950 |
950 |
2100 |
2400 |
|
Глубина |
47 |
14 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
0 |
0 |
|
Низкая скорость |
500 |
500 |
500 |
500 |
|
Скорость гибки |
2000 |
|
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.
Пример 4

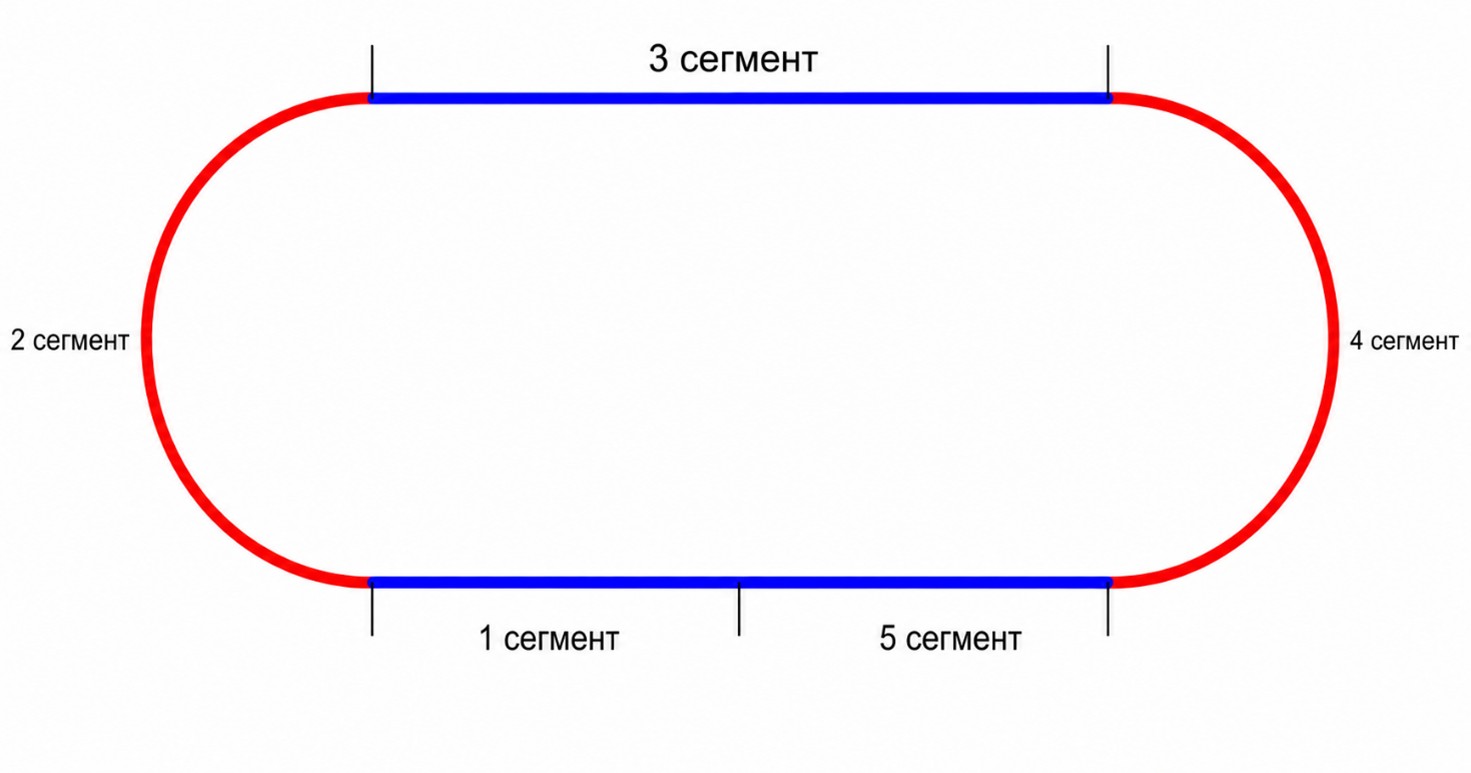

Пример программирования проката 4.
|
Длина |
1500 |
3200 |
3200 |
3200 |
2000 |
|
Глубина |
40 |
0 |
40 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
0 |
0 |
0 |
|
Низкая скорость |
200 |
200 |
200 |
200 |
200 |
|
Скорость гибки |
2000 |
|
|
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.
Пример 5
Пример программирования проката 5.
|
|
Сегм. 1 |
Сегм. 2 |
Сегм. 3 |
Сегм. 4 |
Сегм. 5 |
|
Длина |
1500 |
500 |
4500 |
500 |
2000 |
|
Глубина |
75 |
15 |
75 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
0 |
0 |
0 |
|
Низкая скорость |
500 |
500 |
500 |
500 |
500 |
|
Скорость гибки |
2000 |
|
|
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.
Пример 6

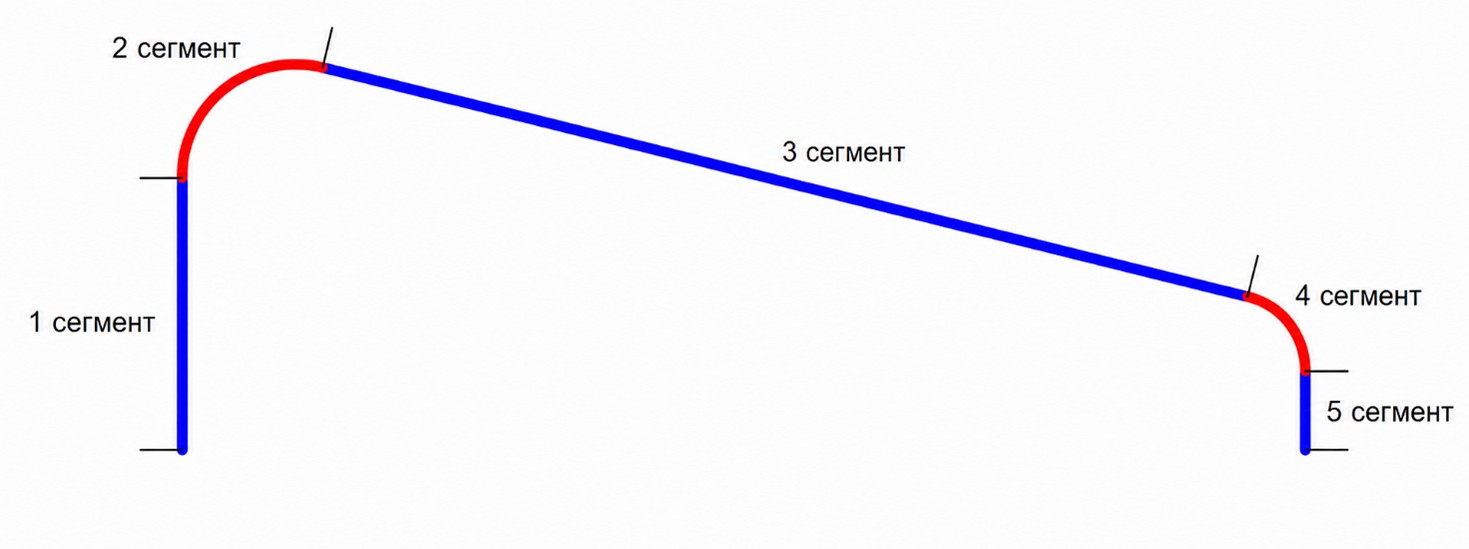

Пример программирования 6.
|
|
Сегм. 1 |
Сегм. 2 |
Сегм. 3 |
Сегм. 4 |
Сегм. 5 |
|
Длина |
1500 |
1100 |
5100 |
500 |
2000 |
|
Глубина |
65 |
0 |
90 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
0 |
0 |
0 |
|
Низкая скорость |
500 |
500 |
300 |
500 |
500 |
|
Скорость гибки |
2000 |
|
|
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.
Пример 7

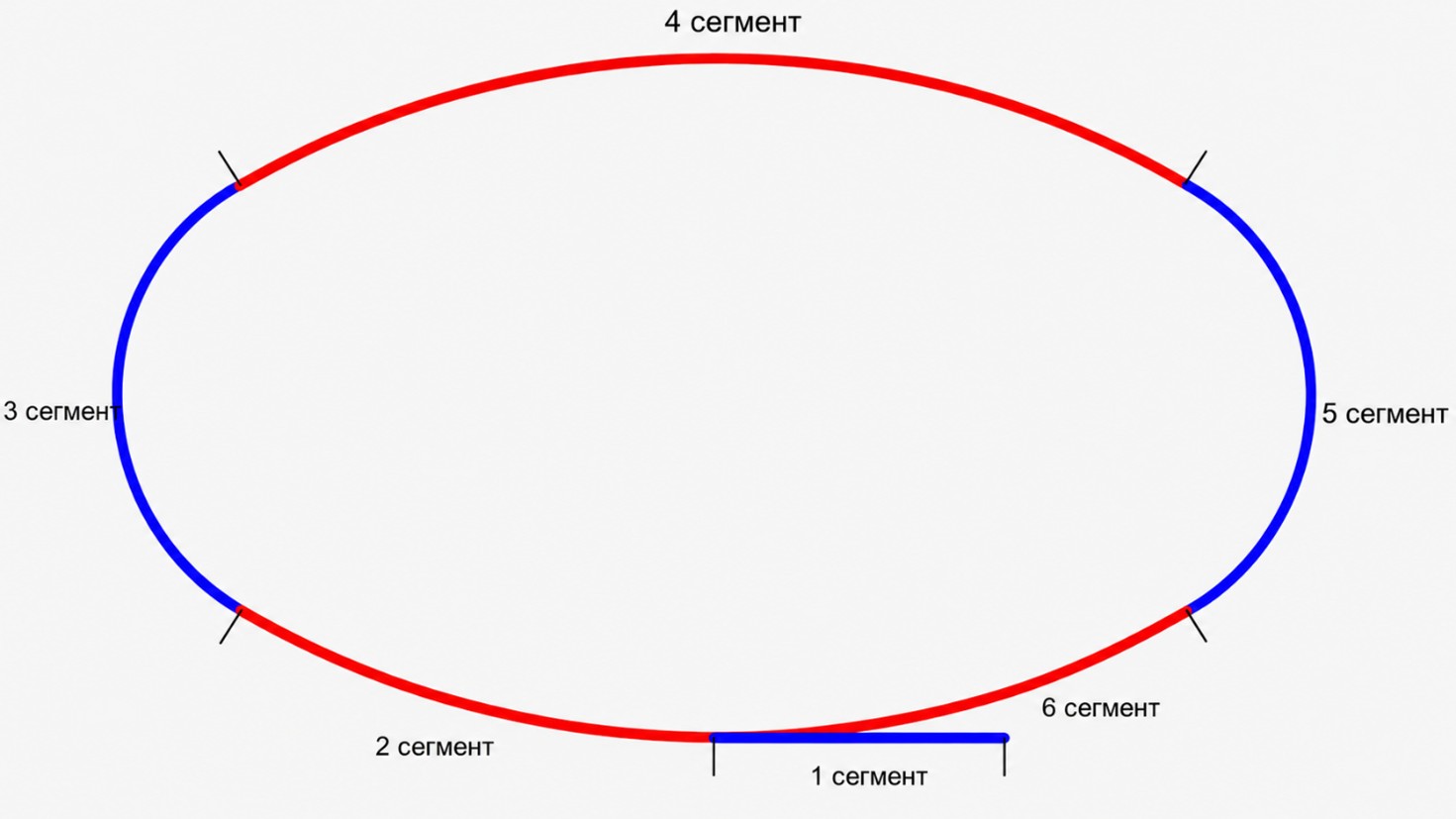

Пример программирования проката 7.
|
|
Сегм. 1 |
Сегм. 2 |
Сегм. 3 |
Сегм. 4 |
Сегм. 5 |
Сегм. 6 |
Сегм. 7 |
|
Длина |
300 |
1500 |
1600 |
3000 |
1600 |
2000 |
500 |
|
Глубина |
20 |
53 |
20 |
53 |
20 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Низкая скорость |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
Скорость гибки |
2000 |
|
|
|
|
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.

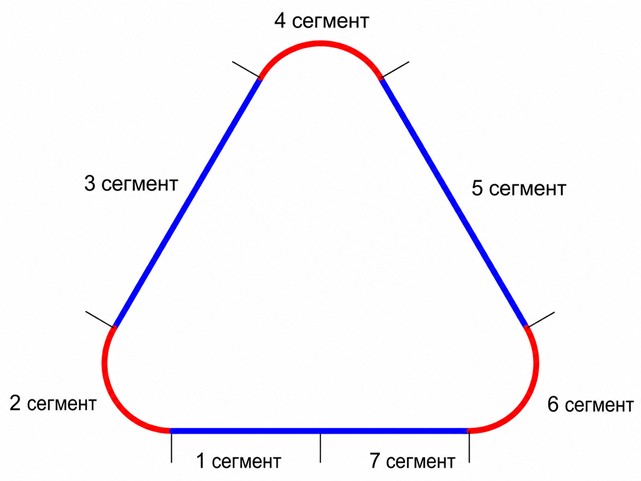

Пример 8
Пример программирования проката 8.
|
|
Сегм. 1 |
Сегм. 2 |
Сегм. 3 |
Сегм. 4 |
Сегм. 5 |
Сегм. 6 |
Сегм. 7 |
|
Длина |
1100 |
1000 |
2200 |
1000 |
2200 |
1000 |
2000 |
|
Глубина |
74 |
0 |
74 |
0 |
74 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Низкая скорость |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
Скорость гибки |
2000 |
|
|
|
|
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.
Пример 9

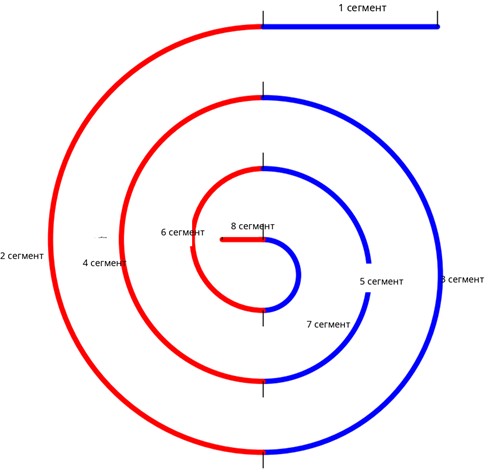

Пример программирования проката 9
|
|
Сегм. 1 |
Сегм. 2 |
Сегм. 3 |
Сегм. 4 |
Сегм. 5 |
Сегм. 6 |
Сегм. 7 |
Сегм. 8 |
|
Длина |
300 |
4700 |
4000 |
3200 |
2400 |
1600 |
800 |
500 |
|
Глубина |
30 |
35 |
40 |
55 |
75 |
115 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Низкая скорость |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
Скорость гибки |
2000 |
|
|
|
|
|
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.

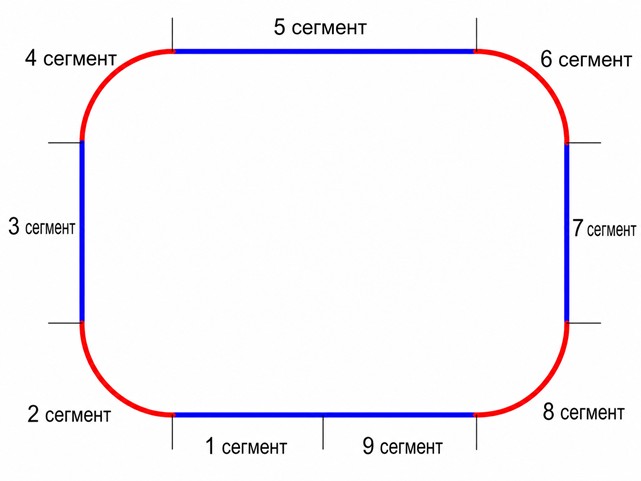

Пример 10
Пример программирования проката 10.
|
|
Сегм. 1 |
Сегм. 2 |
Сегм. 3 |
Сегм. 4 |
Сегм. 5 |
Сегм. 6 |
Сегм. 7 |
Сегм. 8 |
Сегм. 9 |
|
Длина |
500 |
950 |
2000 |
950 |
2000 |
950 |
2000 |
950 |
2000 |
|
Глубина |
65 |
0 |
65 |
0 |
65 |
0 |
65 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Низкая скорость |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
Скорость гибки |
2000 |
|
|
|
|
|
|
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.
Пример 11

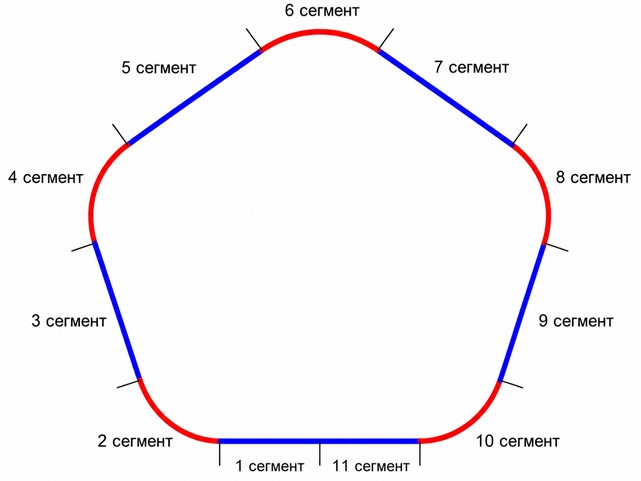

Пример программирования проката 11.
|
|
Сегм. 1 |
Сегм. 2 |
Сегм. 3 |
Сегм. 4 |
Сегм. 5 |
Сегм. 6 |
Сегм. 7 |
Сегм. 8 |
Сегм. 9 |
Сегм. 10 |
Сегм. 11 |
|
Длина |
750 |
1000 |
1500 |
1000 |
1500 |
1000 |
1500 |
1000 |
1500 |
1000 |
1000 |
|
Глубина |
50 |
0 |
50 |
0 |
50 |
0 |
50 |
0 |
50 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Высокая скорость |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Средняя скорость |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Низкая скорость |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
Скорость гибки |
2000 |
|
|
|
|
|
|
|
|
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.
Пример 12

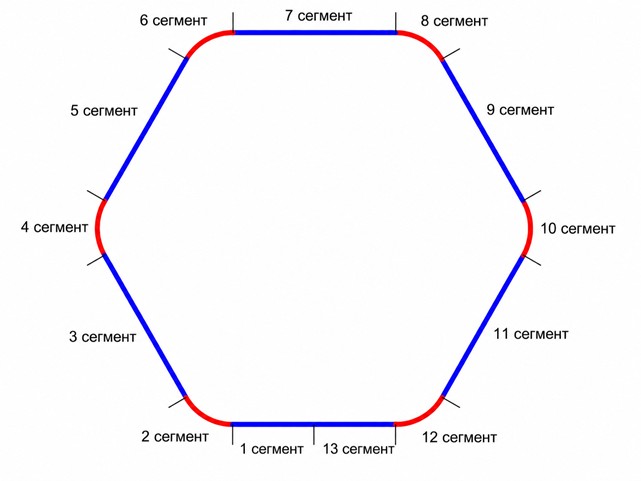

Пример программирования проката 12.
|
|
Сегм. 1 |
Сегм. 2 |
Сегм. 3 |
Сегм. 4 |
Сегм. 5 |
Сегм. 6 |
Сегм. 7 |
Сегм. 8 |
Сегм. 9 |
Сегм. 10 |
Сегм. 11 |
Сегм. 12 |
Сегм. 13 |
|
Длина |
900 |
630 |
1800 |
630 |
1800 |
630 |
1800 |
630 |
1800 |
630 |
1800 |
630 |
1000 |
|
Глубина |
65 |
0 |
65 |
0 |
65 |
0 |
65 |
0 |
65 |
0 |
65 |
0 |
0 |
|
Возврат глубины |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Высокая скорость |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Средняя скорость |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Низкая скорость |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
Скорость гибки |
2000 |
|
|
|
|
|
|
|
|
|
|
|
|
Примечание: примеры показывают только принцип настройки параметров. Конкретные значения необходимо корректировать в соответствии с размерами по чертежу.
-
Артикул
03-0733
