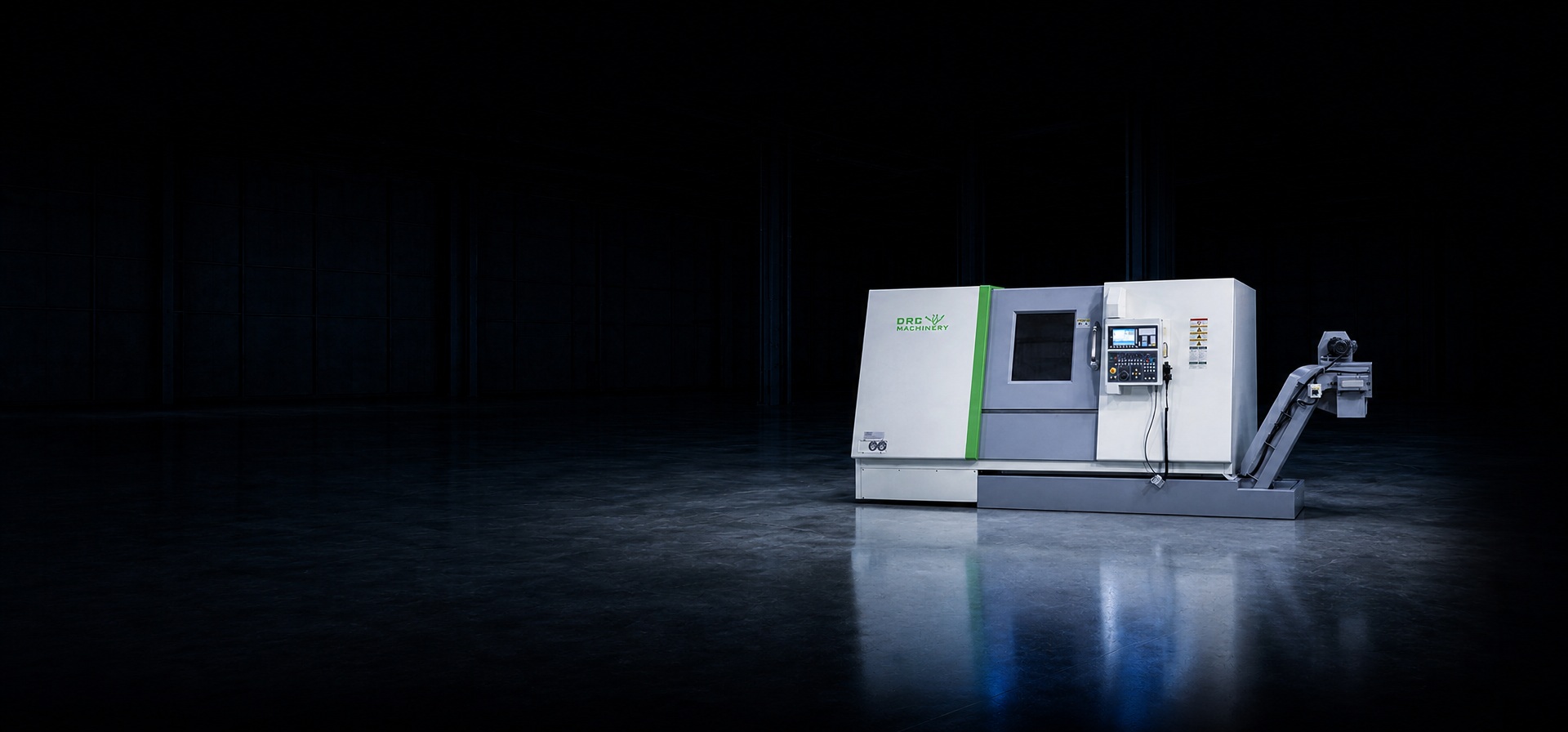

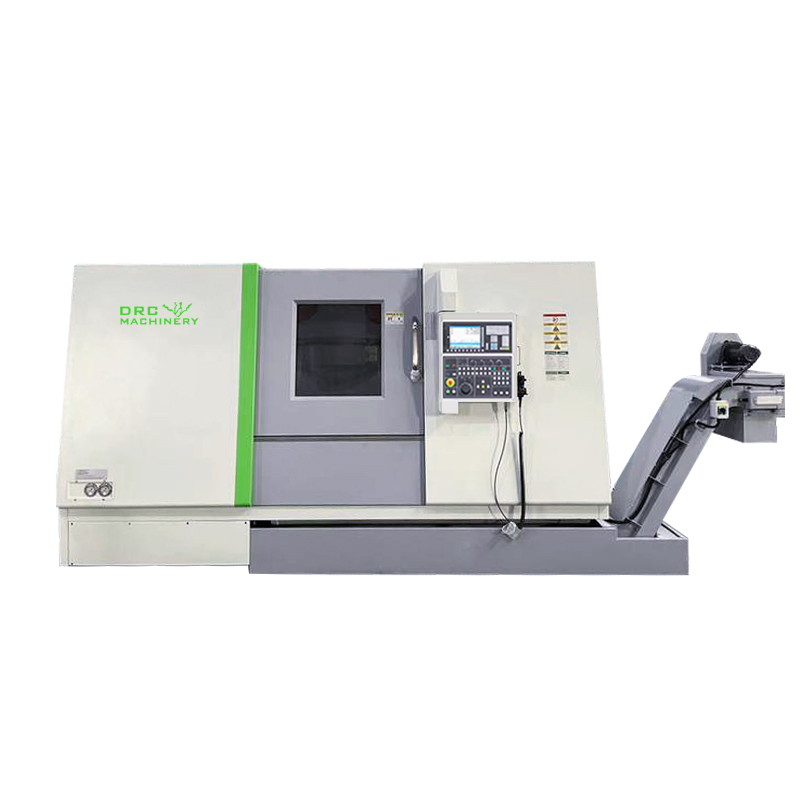

Высокоточный станок с ЧПУ HT6L

НАЗНАЧЕНИЕ

Токарный станок с ЧПУ HT6L - это четырехосевой рычажный станок с ЧПУ с полностью замкнутым контуром. Интегрированная электрическая и гидравлическая компоновка станка оснащена полностью закрытой защитной крышкой, дверь открывается влево, а операционный стол расположен на правом конце фиксированной защитной крышки, а эргономичная конструкция поворота делает работу более удобной. Каждый сервоподводящий вал оснащен высокоскоростной бесшумной шарико-винтовой парой, эластичная муфта напрямую связана, высокая скорость движения, низкий уровень шума, высокая точность позиционирования и повторяющаяся точность позиционирования; Серводвигатель оснащен энкодером абсолютного значения, без накопительной ошибки, без памяти, нет необходимости находить контрольную точку, информация о положении не будет потеряна после отключения питания. Станок обладает мощными функциями, высокой точностью, разумной компоновкой, красивнешним видом, простотой в эксплуатации и удобством обслуживания.

Общие сведения: Станок имеет механическую, электрическую и гидравлическую интегрированную компоновку. Станина с наклоном 45 имеет преимущества компактной конструкции, высокой жесткости, плавного удаления стружки и удобного управления. Тип направляющего рельса - это скользящий направляющий рельс, а приводными частями являются высокоскоростные бесшумные шарико-винтовые передачи. Его преимущества заключаются в высокой скорости, меньшем нагреве и высокой точности позиционирования; Станок имеет полностью закрытую защиту, автоматическое удаление стружки, автоматическую смазку, автоматическое охлаждение.

Шпиндель: Главный привод этого станка приводится в действие японским высокопроизводительным серводвигателем Siemens, который приводит во вращение шпиндель через пару шкивов. Диапазон скорости вращения шпинделя 3000 об / мин. Передняя опора главного вала оснащена трехкомпонентными высокоточными радиально-упорными шарикоподшипниками, а задняя опора - двумя высокоточными радиально-упорными шарикоподшипниками с большими отверстиями для удовлетворения требований к подшипникам по осевым и радиальным силам резания.

Задняя бабка: Гидравлический цилиндр используется для привода встроенной подвижной задней бабки. Конструкция проста, отличается высокой точностью, высокой жесткостью и надежностью.

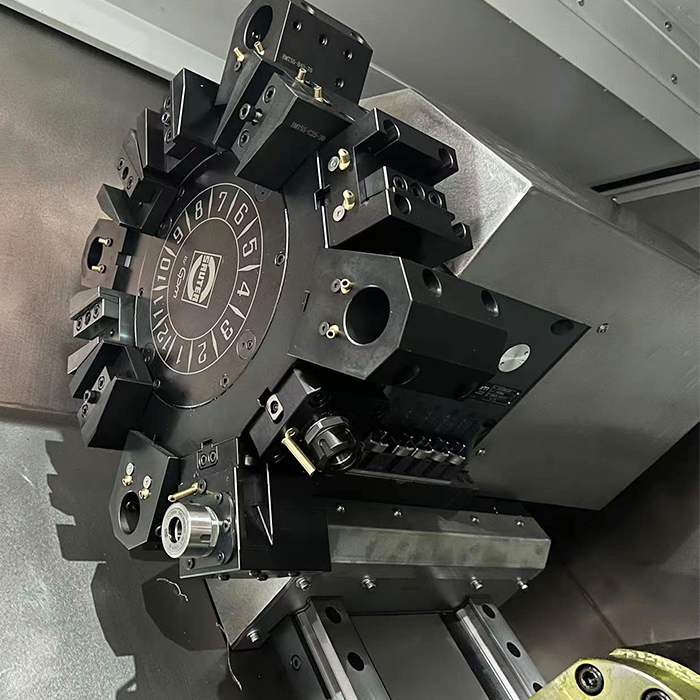

Револьверная головка: В станке использовалась револьверная головка с сервоприводом SAUTER, обеспечивающая быструю смену инструмента и высокую надежность.
