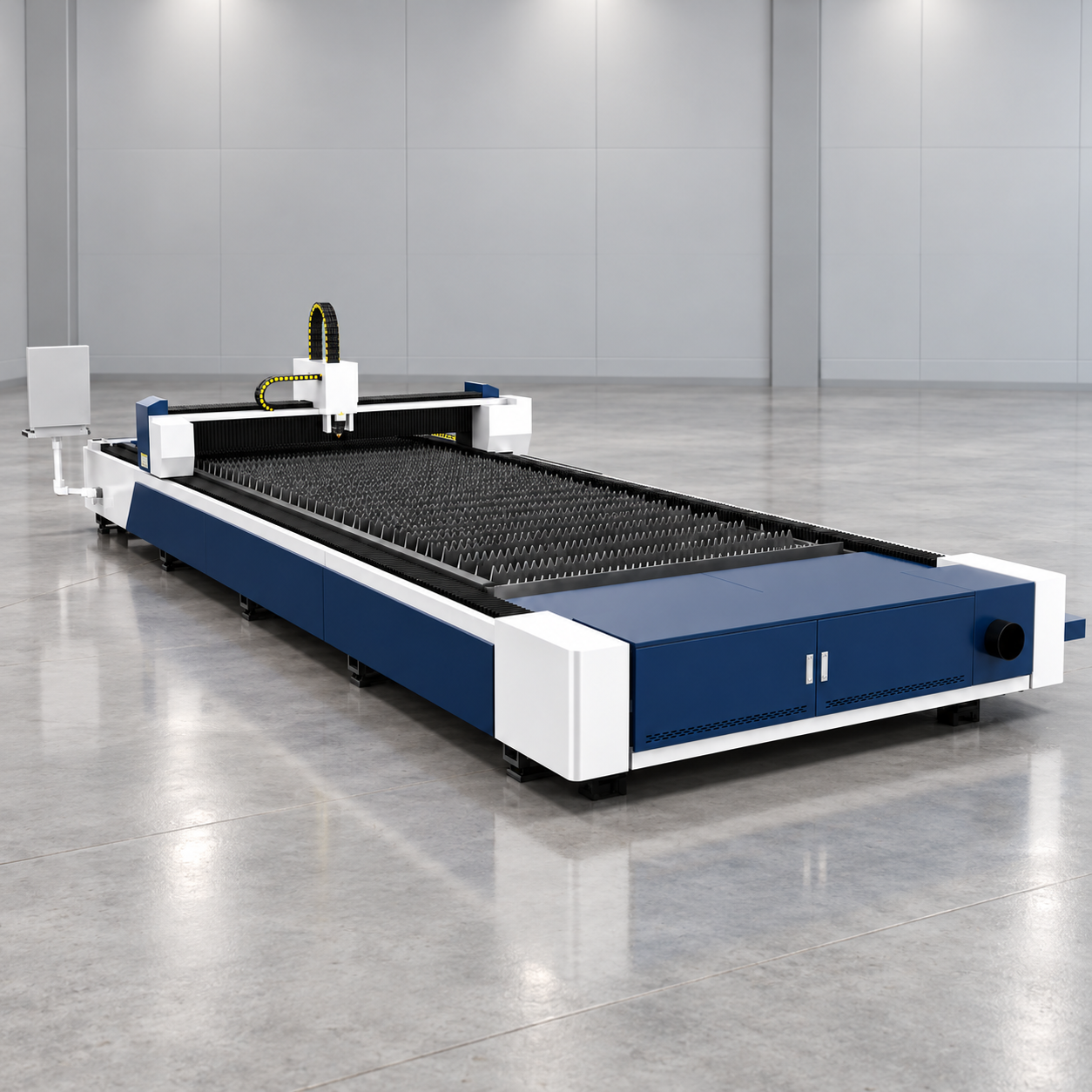

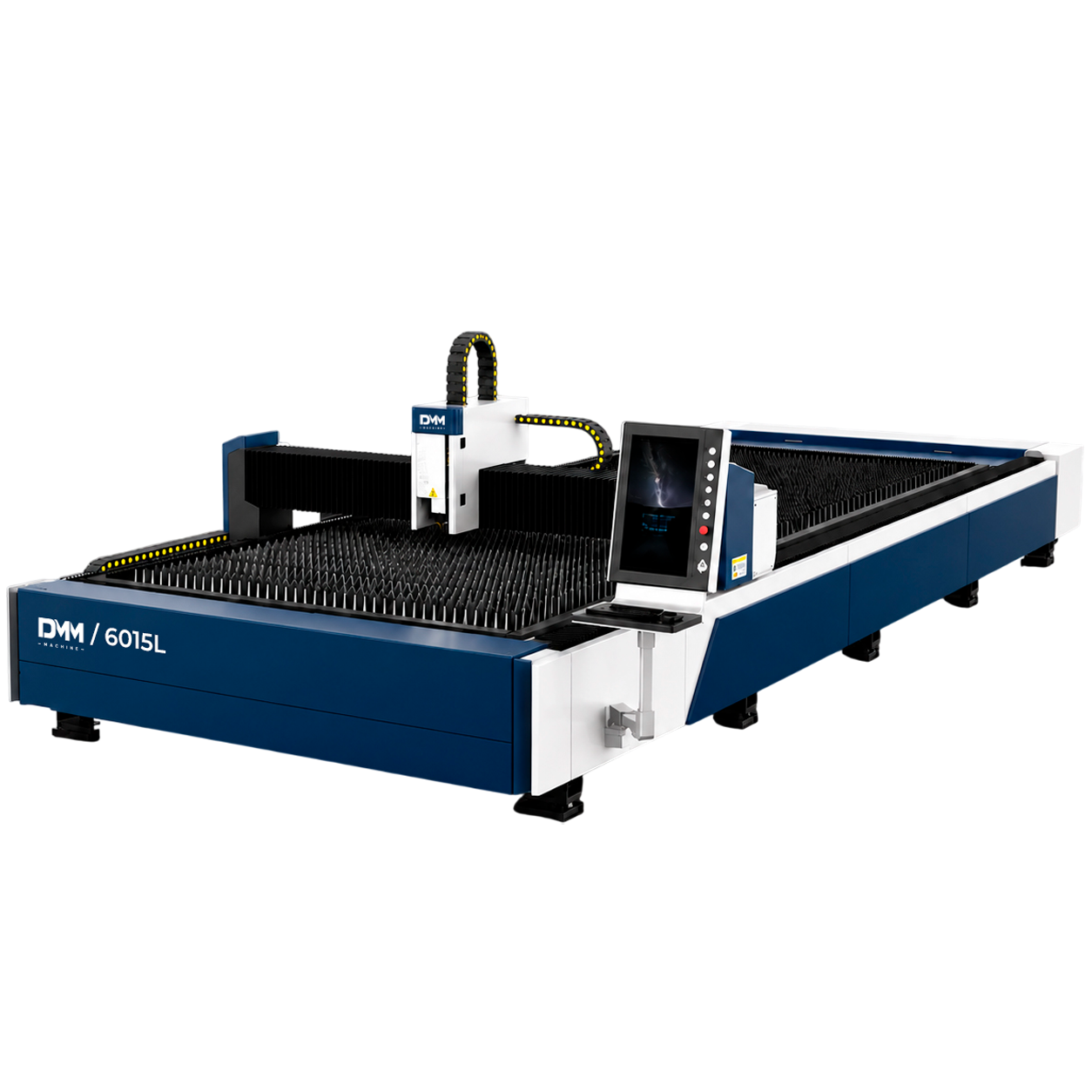

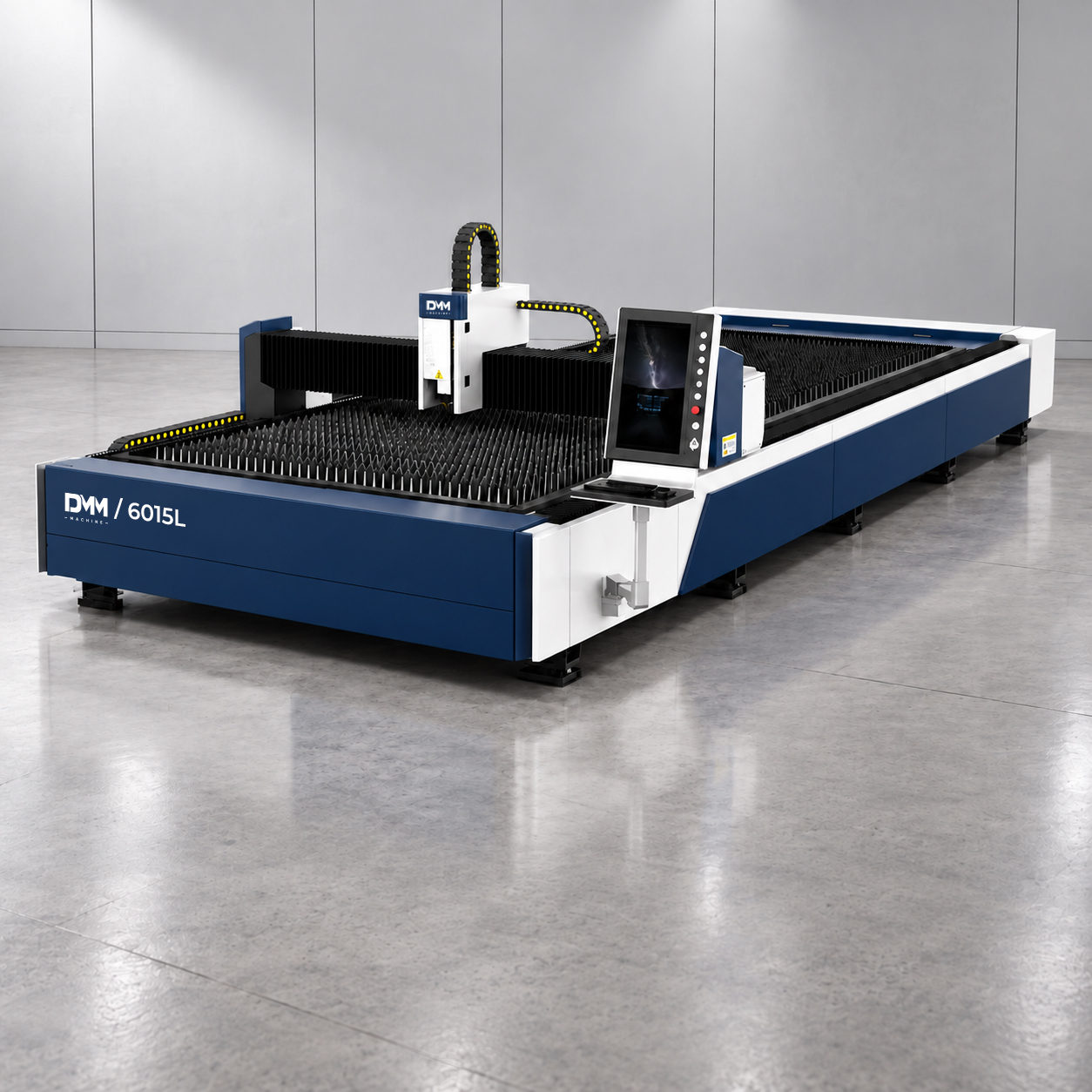

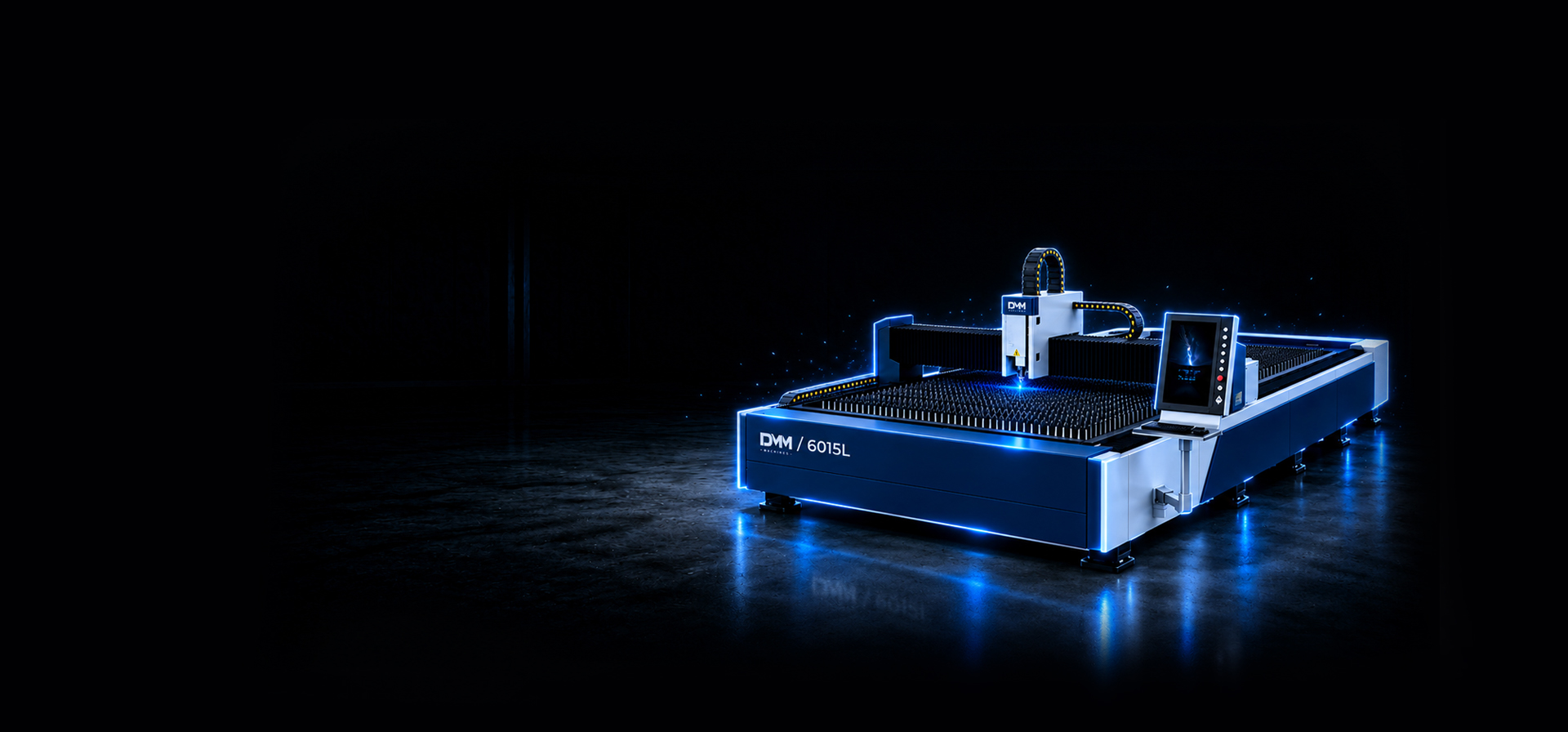

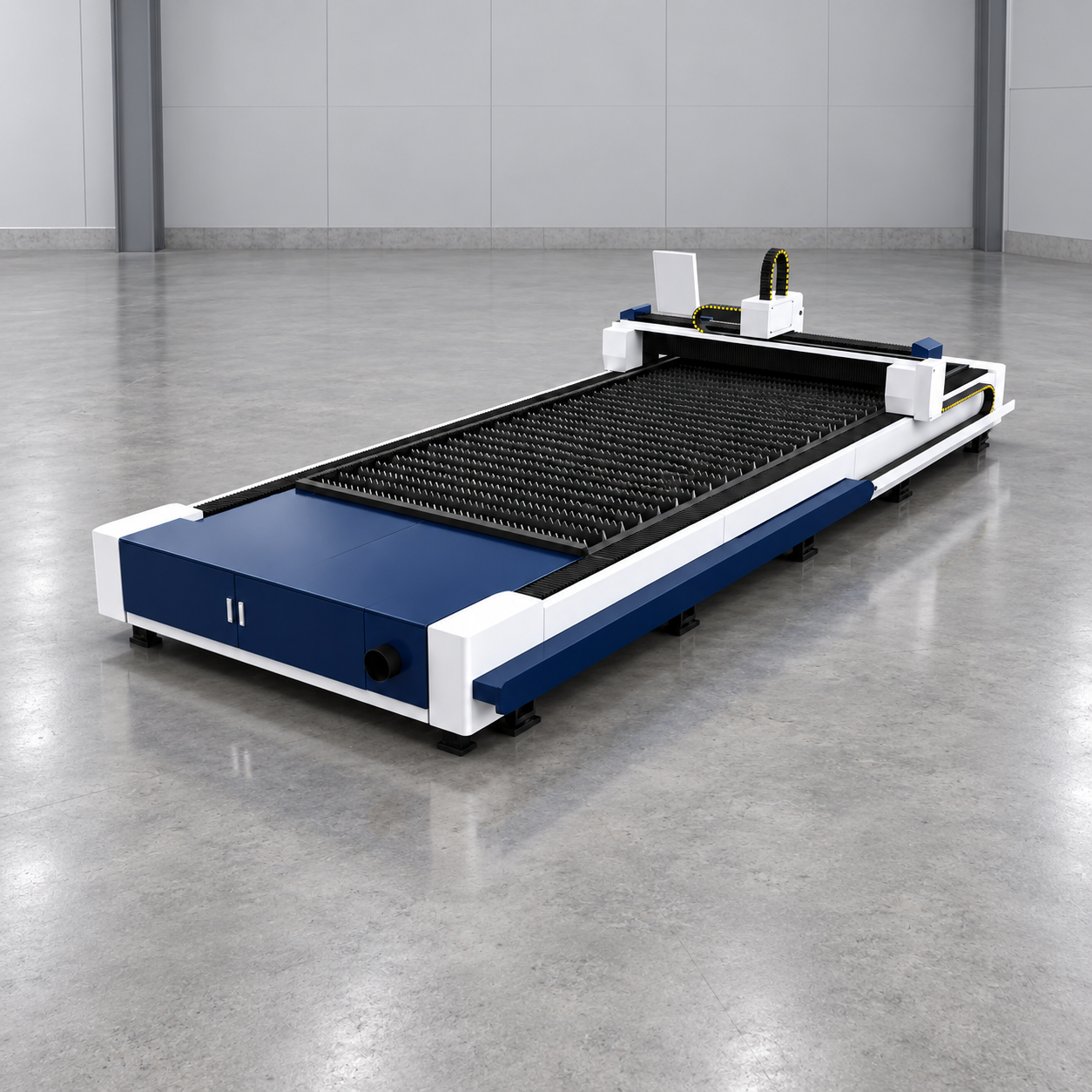

Комбинированный оптоволоконный лазерный станок DMM 6015L (12000W)
По запросу
-
Описание
-
Технические характеристики
Компоненты станка
|
Наименование |
Кол-во, шт. |
Прим. |
|
Лазерный источник |
1 шт. |
RAYCUS |
|
Серводвигатели / драйвера |
4 шт. |
INOVANCE / FSCUT |
|
Редуктор |
1 компл. |
SHIMPO (Япония) |
|
Стойка управления с ЖК-дисплеем и ПК |
1 компл. |
В комплекте |
|
Датчик отслеживания высоты до поверхности листа |
1 шт. |
Автоматический |
|
Лазерная режущая голова с функцией автофокусировки |
1 шт. |
BOCI BLT 441 (a-focus) |
|
Система безопасности при падении давления газа |
1 шт. |
Автоматический датчик давления |
|
Чиллер |
1 шт. |
HAN LI 12 кВт |
|
Беспроводной пульт управления |
1 шт. |
В комплекте |
|
Автоматическая система смазки |
1 шт. |
В комплекте |
|
Металлические гофры по оси Y |
2 шт. |
Установлены |
|
Датчик безопасности при падении давления рабочего газа |
1 компл. |
Установлены |
|
Стабилизатор напряжения |
1 шт. |
120 KVA |
|
Электромагнитный клапан |
1 компл. |
В комплекте |
|
Пропорциональный клапан |
1 компл. |
В комплекте |
|
Система пылеудаления |
1 шт. |
5,5 кВт |
Конструктивные особенности
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

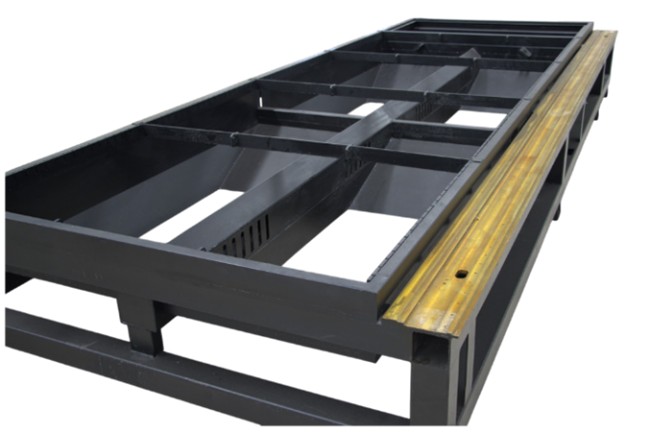

СВАРНАЯ СТАНИНА
Конструкция станины оптимизирована с помощью компьютерного конечно-элементного анализа, что повышает жёсткость и прочность. После усиления сварная станина подвергается термообработке (отпуску) для снятия напряжений, что предотвращает деформацию и обеспечивает стабильность.

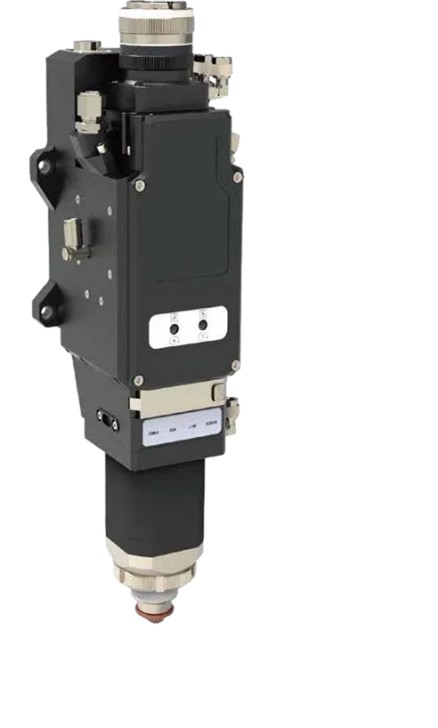

ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА
Лазерная режущая головка фирмы BOCI BLT 441 - высокоточное решение для промышленных резки металлов с интеллектуальными датчиками и надежной конструкцией.
Скорость 300 мм/с, диапазон ±50 мм.
Защита от столкновений, контроль давления газа и температуры защитного стекла.

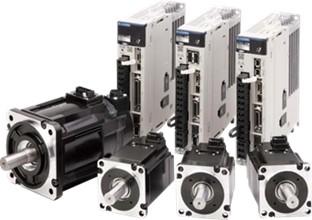

СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ
Характеризуется надежностью, простым управлением и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка.

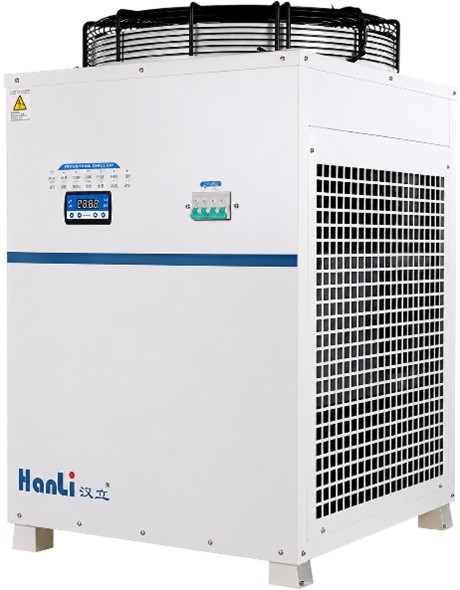

ЧИЛЛЕРЫ HANLI HL
Чиллеры Hanli HL применяются на станках волоконной лазерной резки, сварки и наплавки. Устройства имеют два контура, один из которых охлаждает лазерный излучатель, второй – лазерную голову. В систему встроена защита от перегрева и перепадов напряжения, а также функция аварийной сигнализации об изменении температуры.

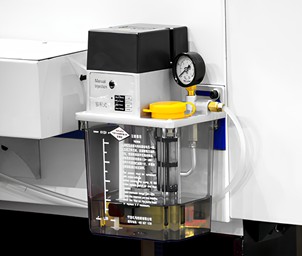

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно.
ИСТОЧНИК ЛАЗЕРА RAYCUS НА 12000 W
Срок службы 100000 часов;
Стабильно и экономично;
Высокая скорость оптико- электрического преобразования, высокий КПД и энергосбережение.
Высококачественное обслуживание.
-
Артикул
DMM-6015L-12 -
Напряжение, В
380 -
Рабочая зона (X × Y), мм
1530 × 6150 -
Режущая голова
BOCI BLT 441 (a-focus) -
Производитель лазера
Raycus CE -
Мощность лазера, Вт
12000 -
Длина волны лазера, нм
1080 -
ЖК монитор
ADVANTECH, вертикальный, 320х560мм, Тайвань -
Максимальная скорость резки, м/мин
До 30 -
Максимальная скорость холостого хода, м/мин
До 120 -
Система управления
FSCUT3000DE -
Электрические компоненты
CHNT/OMROM -
Пропорциональный клапан
Air tac, Тайвань -
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf -
Вид охлаждения
Чиллер Han Li 12 кВт -
Смазка
Централизованная система смазки -
Ускорение
до 1,3G -
Минимальная ширина резки, мм
0,13 -
Гарантия на лазерный источник
2 года -
Нагрузка на стол, кг
3200 -
Серводвигатели
2900Вт х2 + 1300Вт + 750Вт
Документация
DMM-6015L-12.0-kVt.pdf
PDF (1.678816 MB)Транспортные данные
Габаритные размеры, мм: 8000х2800х2000
Вес, кг: 4300
