Артикул: 03-0612

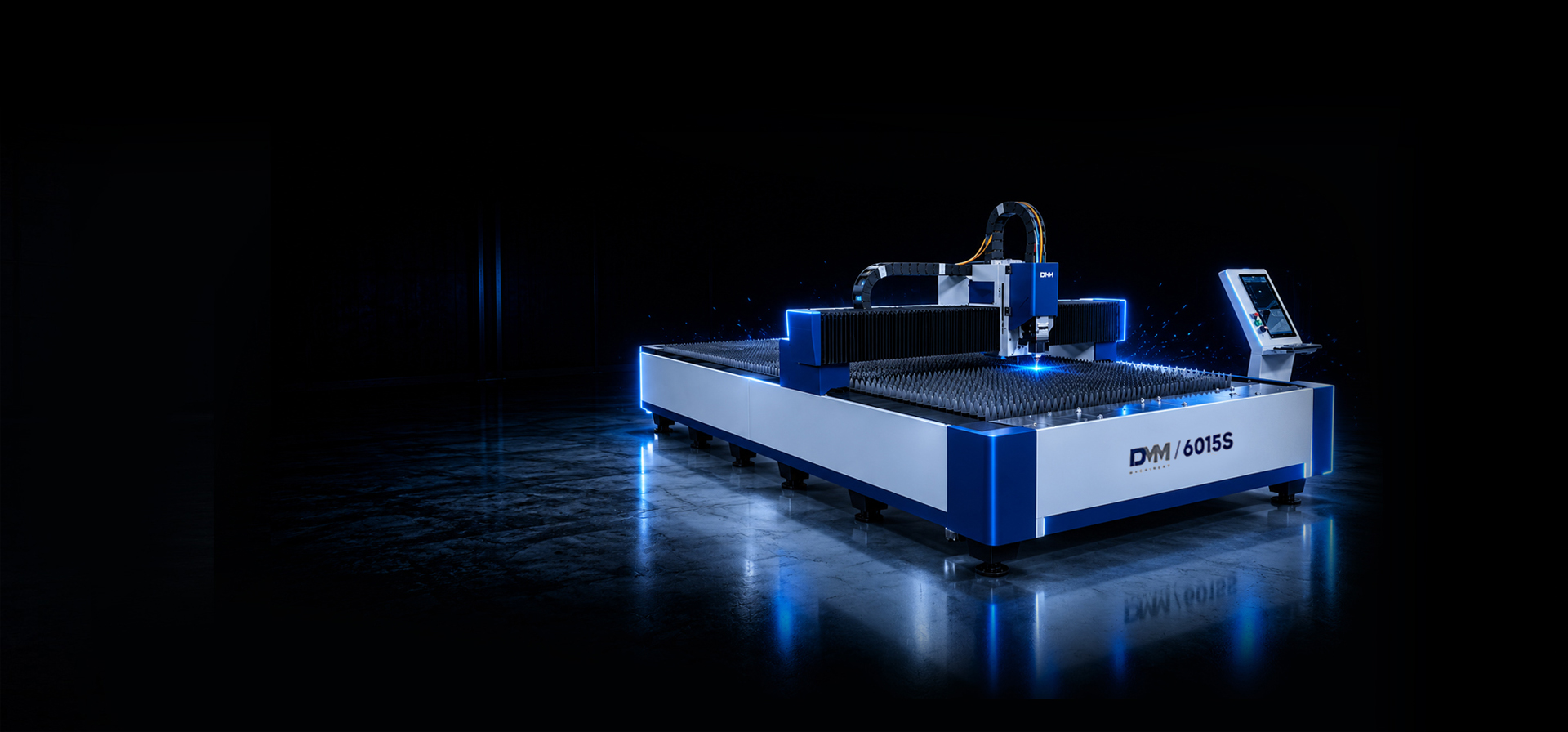

Оптоволоконный лазерный станок для резки металла DMM 6015S (20000W)

По запросу

Описание
Технические характеристики

КОМПЛЕКТАЦИЯ

Наименование	Кол-во	Примечание
Лазерный источник	1 шт.	RAYCUS
Серводвигатели / драйвера	4 шт.	Inovance
Редуктор	1 компл.	SHIMPO (Япония)
Стойка управления с ЖК-дисплеем и ПК	1 комп.	В комплекте
Система управления лазерной резкой	1 комп.	CypCut 8000 на русском
Датчик отслеживания высоты до поверхности листа	1 шт.	Автоматический
Лазерная режущая голова с функцией Автофокусировки	1 шт.	BOCI BLT 663 Auto Focus
Система безопасности при падении давления газа	1 шт	Автоматический датчик давления
Чиллер	1 шт.	S&A
Беспроводной пульт управления	1 шт.	В комплекте
Автоматическая система смазки	1 шт.	В комплекте
Металлические гофры по оси Y	2 шт	Установлены
Датчик безопасности при падении давления рабочего газа	1 компл.	Установлены
Стабилизатор напряжения	1 шт	В комплекте
Электромагнитный клапан	1 компл.	В комплекте
Пропорциональный клапан	1 компл.	В комплекте
Система пылеудаления	1 шт	5,5 кВт
Защитное стекло	30 шт	В комплекте
Сопло	30 шт	В комплекте

Конструктивные особенности

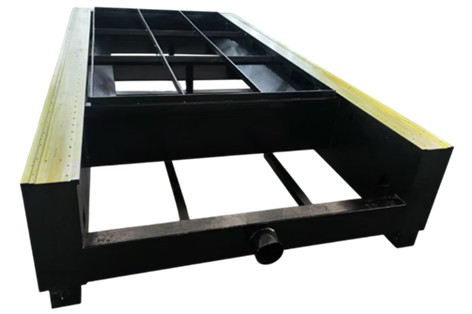

**СВАРНАЯ ПРОМЫШЛЕННАЯ СТАНИНА С ДОПОЛНИТЕЛЬНЫМИ РЕБРАМИ ЖЕСТКОСТИ**

Наши станки лазерной резки имеют цельнометаллическую сварную станину, с высокой прочностью.

При производстве, станина станка проходит термическую обработку для снятия напряжения металла.

Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.

Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой;

Параллельность менее 0,03 мм; Максимальная загрузка 2000 кг.

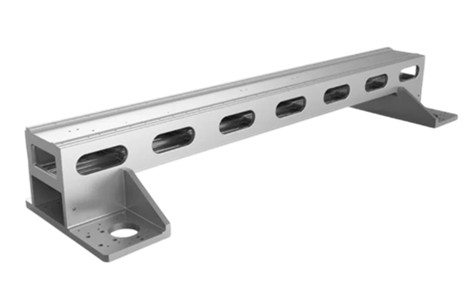

**ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ**

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

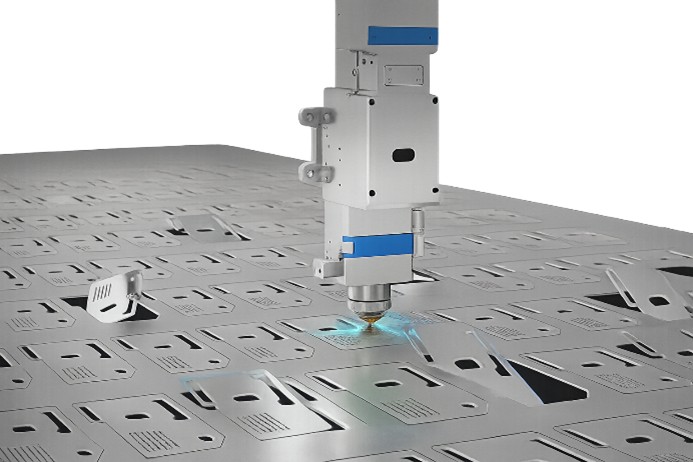

**ФУНКЦИЯ ЗАЩИТЫ ОТ СТОЛКНОВЕНИЯ**

Исключает возможность человеческой ошибки. Повышает скорость работы.

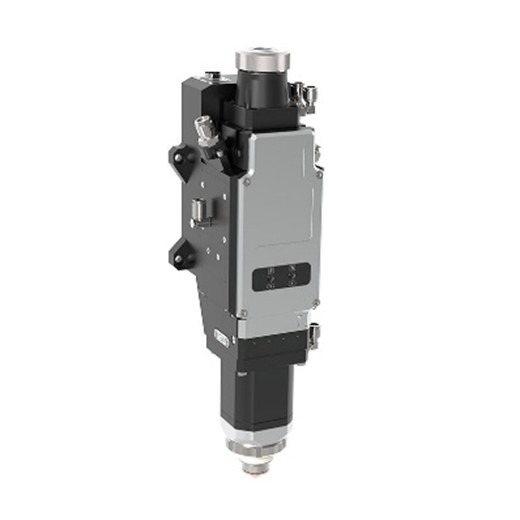

**ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА**

BLT663 - лазерная режущая голова, разработанная для промышленного применения. Сочетает интеллекту-альные технологии, прочную кон-струкцию и удобство обслуживания, обеспечивает стабильное качество резки даже при интенсивной экс-плуатации.

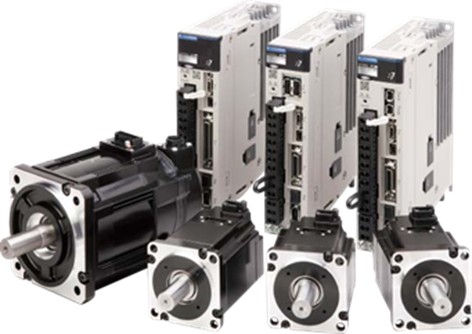

**СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ**

Характеризуется надежностью, простым управлением и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка.

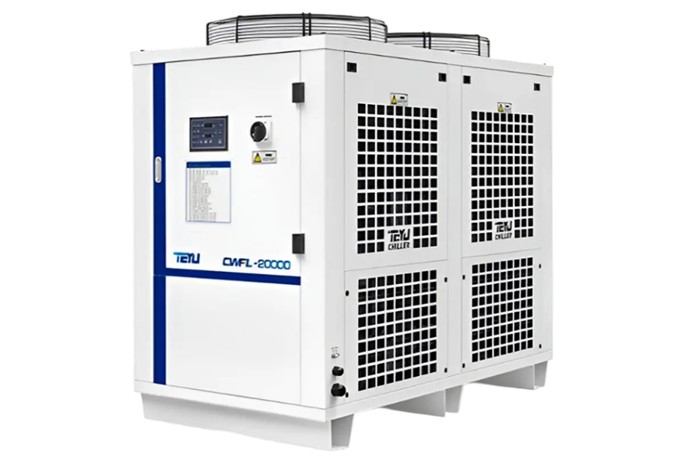

**ЧИЛЛЕРЫ S&A**

Чиллер S&A CWFL – 20000 — промыш-ленная система охлажде-ния для воло-конных лазеров мощ-ностью до 20 кВт: он отводит избы-точное тепло от ла-зерного источни-ка и оптических эле-ментов по за-мкнутому контуру, а бла-годаря двойному независимому кон-туру охлаждения позволяет поддержи-вать разные температурные режи-мы для лазера и оптики, обеспечи-вая стабильную работу оборудова-ния. Модель оснащена интеллекту-альным управлением с цифровой панелью, си-стемой защиты от не-штатных ситуа-ций (перегрев, низ-кий уровень воды и др.), технологи-ей байпаса с электро-магнитным клапаном для продления ресурса компрессора, а также интер-фейсом RS 485 (Modbus) для интегра-ции в систему управления станком.

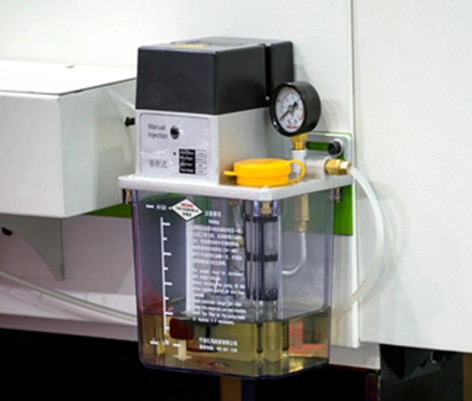

**АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ**

Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно.

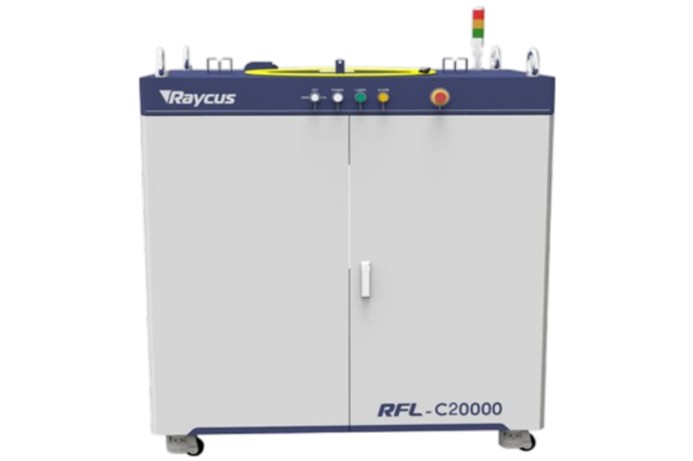

**ИСТОЧНИК ЛАЗЕРА RAYCUS НА 20000 W**

Срок службы 100000 часов;

Стабильно и экономично;

Высокая скорость оптико-электрического преобразования, высокий КПД и энергосбережение.

Высококачественное обслуживание.

Артикул
03-0612
Передача по оси X
30мм
Направляющие по осям X, Y, Z
HIWIN
Рабочая зона (X × Y), мм
1530 × 6150
Тип лазера
Оптоволоконный лазер
Производитель лазера
Raycus CE
Мощность лазера, Вт
20000
Длина волны лазера, нм
1080
ЖК монитор
22’ 320х560мм
Максимальная скорость резки, м/мин
До 45
Максимальная скорость холостого хода, м/мин
До 115
Пропорциональный клапан
AirTAC, Тайвань
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf
Смазка
Централизованная система смазки
Ускорение
до 1,5G
Макс. нагрузка на стол, кг
2600
Датчик высоты
Автоматический
Передача по оси Z
Шарико-винтовая пара TBI
Электрические компоненты
CHNT/OMRON
Источник волоконного лазера
RAYCUS
Лазерная головка
BOCI BLT663 Auto Focus
Серводвигатель оси Х
Inovance/ 1300 Вт
Серводвигатель оси Y
Inovance / 2900 Вт × 2
Серводвигатель оси Z
Inovance / 750 Вт
Водяной охладитель
S&A 20000WDR-03Z-1225 с фильтром, де-ионизатором, регулятором температуры
Программное обеспечение
CypCut 8000 на русском
